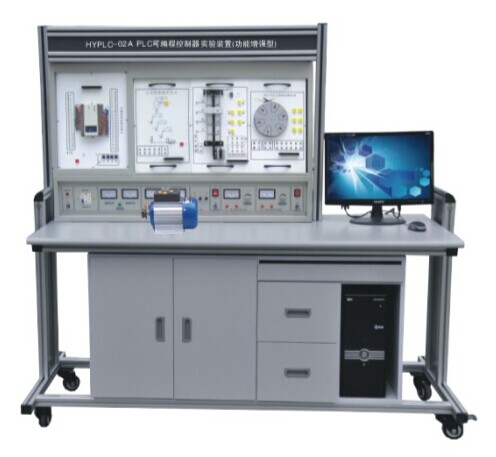

HY-PLC2型PLC可編程控制器實驗裝置
一、概述
PLC可編程控制器是以微理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷的發展。根據這一發展形勢，國各大中專院枝、各類職業技術學校都將PLC教學納入教學任務，作為電子、氣以及工業自動化類專業的一門必修課。PLC-2編程實驗系統是根據這一教學要求開發的新一代PLC教學產品，自產品推出以來，得到了各大院枝教學老師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和換作方法，加快學習PLC的編程方法，都具有極大的幫助，劃PLC教學申的要求工具。
配合 PLC 可編程控制器實驗臺使用而設計的外接演示裝置。它由 LED 發光二極管、大型 LED 數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了 PLC 的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握 PLC 的實際應用，增強學生對 PLC 的學習興趣。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對 PLC 的輸入輸出均采用 24V 電源， 5V 電源供執行機構中的外圍使用。
二、 系統構成
1 、 PLC 可編程控制器實驗臺
2 、 PLC 可編程控制器實驗裝置
3 、 PLC 可編程控制器操作桌
4 、編程應用軟件
5 、仿真教學軟件
6 、 PLC 及轉接通訊電纜
7 、電腦或手持編程器（用戶自備或代購）
三、（一）功能、特點
1 ）實驗臺包括
◆ 交流電源輸入?yún)^(qū)
◆ PLC 主機 、編程電纜
◆ LED 發光管、指示燈
◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）
◆ LED 數碼管 、蜂鳴器
◆ 直流穩壓電源 5V 1A ， 24V 2A
◆ PLC 輸入 、輸出端口
◆ 直流電機、繼電器
2 ） PLC 主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3 ） PLC 主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。
4 ） JDS-01 型實驗臺本身帶有 24V 2A 的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。
5 ）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
6 ）雙口接線法： PLC 實驗臺與實驗掛箱裝置之間的連接即可采用自鎖緊接插件，單線逐點連接，以提高動手動腦能力，加深了解 PLC 的結構功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家的單一連接法相比具有絕對優越性。
7 ）可完成 PLC 控制原理基本實驗、應用實驗以及用于真正的工業控制。
（二）實驗項目
1 ．與、或、非邏輯功能實驗 2 ．定時器、計數器功能實驗
3 ．跳轉、分支功能實驗 4 ．移位寄存器實驗
5 ．?dāng)?shù)據處理功能實驗 6 ．微分、位操作實驗
7 ．交通信號燈 PLC 自動控制實驗 8 ．?dāng)嚢杵鞯?PLC 自動控制實驗
9 ． LED 數碼官顯示 PLC 自動控制實驗 10 ．四層電梯的 PLC 自動控制實驗
11 ．加工中心刀具庫選擇控制實驗 12 ．藝術彩燈造型的 PLC 控制實驗
13 ．電機的自動控制實驗 14 ．步進電機的 PLC 控制
15 ．模擬電視發射塔實驗實驗 16 ．自動送料裝車系統控制實驗
17 ．自動售貨機實驗 18 ．自動成型實驗
19 ．水塔自動供水控制系統實驗 20 ．郵件自動分揀實驗
21 ．自動洗衣機控制系統模擬實驗 22 ．電鍍過程控制實驗
（三）技術參數
◆PLC 主機：輸入： 24 點 輸出 16 點 ( 可選擇 )
◆ 型號：三菱 FX1N-40MR （也可選擇西門子、歐姆龍，價格另議）
◆ 輸出電壓：直流 24V ，電壓表指示
◆ 利用應用軟件編程
◆ 電源輸入：交流 220V ， 50Hz
◆ 電流 ≥ 2A ，電流具有過載保護 ◆ 外形尺寸： 160×75× 140 cm 3

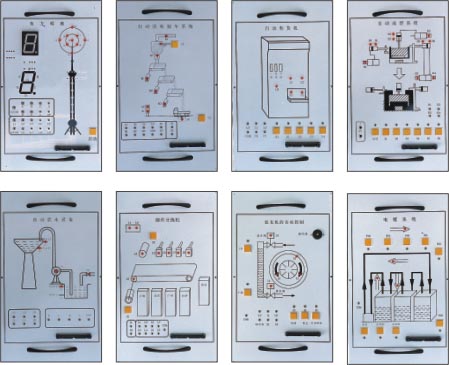

四、實驗掛箱組成（實驗掛箱尺寸： 40×24× 6 cm 3 ）：
1 ） 交通信號燈 PLC 自動控制
2 ） 攪拌器的 PLC 自動控制
3 ） LED 數碼管顯示 PLC 自動控制（實物）
4 ） 四層電梯的 PLC 自動控制（實物）
5 ） 加工中心刀具庫選擇控制（實物）
6 ） 藝術彩燈造型的 PLC 控制
7 ） 電機的自動控制（實物）
8 ） 步進電機的 PLC 控制（實物）
9 ） 模擬電視發射塔
10) 自動送料裝車系統
11) 自動售貨機
12) 自動成型系統
13) 水塔自動供水系統
14) 郵件自動分揀系統
15) 自動洗衣機系統
16) 電鍍系統
17）基礎實驗
